lft - G® PA6 LGF60 - ng06|دھات کی تبدیلی کا گریڈ PA6 GF60
lft - G® PA6 LGF60-NG06|PA6 GF60 کے لئے انتہائی سختی کا اپ گریڈ
انجینئرز نے وضاحت کیPA6 GF60جب انہیں دھات کی طرح پرفارم کرنے کے لئے پلاسٹک کی ضرورت ہو۔ تاہم ، معیاری مختصر - فائبر PA6 GF60 کی ایک بڑی حد ہے: یہ خطرناک حد تک ٹوٹنے والا ہے اور وارپنگ کا شکار ہے۔lft - g®PA6-LGF60-NG06تکنیکی پیشرفت ہے جو متحرک ڈھانچے کے لئے 60 ٪ گلاس فائبر مواد کو قابل عمل بناتی ہے۔
یہ قدرتی گریڈ (NG06) جامع بڑے پیمانے پر پیک کرتا ہے60 ٪ لمبا گلاس فائبرایک میں کمکپولیمائڈ 6میٹرکس۔ لانگ ریشوں کا کنکال نیٹ ورک برٹیلینس کے مسئلے کو حل کرتا ہے ، جس سے ایک لچکدار ماڈیولس (سختی) مہیا ہوتا ہے جو حریفوں کی موت کے ل {- کاسٹ ایلومینیم کو جھٹکا بوجھ سے بچنے کے ل enough کافی سختی کو برقرار رکھتے ہوئے۔ آٹوموٹو ، ریلوے ، اور بھاری صنعتی مشینری میں بھاری اسٹیل یا ایلومینیم حصوں کی جگہ لینے کے لئے یہ حتمی انتخاب ہے۔
- √ ایلومینیم - سختی کی طرح:ایک لچکدار ماڈیولس فراہم کرتا ہے جو 19،000 ایم پی اے کے قریب پہنچتا ہے ، جس سے بھاری بوجھ کے تحت صفر کی کمی کے ساتھ انتہائی سخت حصوں کی اجازت ملتی ہے۔
- re رینگنا اور تھکاوٹ کو حل کرتا ہے:دھاتوں کے برعکس جو تھکاوٹ کرسکتے ہیں ، اور معیاری پلاسٹک جو رینگتے ہیں ، LFT PA6 LGF60 مستقل تناؤ اور کمپن کے تحت طول و عرض کو برقرار رکھتا ہے۔
- surface بہترین سطح ختم:ہمارا ایل ایف ٹی عمل رال کو مکمل طور پر ریشوں کو یقینی بناتا ہے ، جس سے "فلوٹنگ فائبر" کو کم کیا جاتا ہے جس سے کھردری کو اکثر انتہائی بھرا ہوا مختصر - فائبر مرکبات میں دیکھا جاتا ہے۔
عام مادی خصوصیات
مندرجہ ذیل اقدار LFT - g کے لئے مخصوص اعداد و شمار ہیں®PA6 - lgf60 - ng06 (قدرتی گریڈ) اور صرف حوالہ کے لئے ہیں۔ ڈیٹا خشک کے طور پر مولڈ (ڈیم) ریاست کے لئے ہے۔براہ کرم سرکاری تکنیکی ڈیٹا شیٹ (ٹی ڈی ایس) کے لئے ہم سے رابطہ کریں۔
مکینیکل خصوصیات
| جائیداد | ٹیسٹ کا طریقہ | قیمت (ڈیم) |
|---|---|---|
| ٹینسائل ماڈیولس | آئی ایس او 527 | 20،500 ایم پی اے |
| تناؤ کی طاقت | آئی ایس او 527 | 272 ایم پی اے |
| وقفے پر تناؤ کا تناؤ | آئی ایس او 527 | 2.0 % |
| لچکدار ماڈیولس | آئی ایس او 178 | 15،500 ایم پی اے |
| نشان زدہ Izod اثر (23 ڈگری) | ISO 180/a | 36 KJ/m² |
| نشان زدہ Izod اثر (-30 ڈگری) | ISO 180/a | 21 KJ/m² |
تھرمل اور جسمانی خصوصیات
| جائیداد | ٹیسٹ کا طریقہ | قیمت |
|---|---|---|
| کثافت | آئی ایس او 1183 | 1.63 جی/سینٹی میٹر |
| HDT/A (1.8 MPa) | آئی ایس او 75 | 215 ڈگری |
| HDT/C (8.0 MPa) | آئی ایس او 75 | 185 ڈگری |
| پگھلنے کا درجہ حرارت | آئی ایس او 11357 | 220 ڈگری |
| سڑنا سکڑ (بہاؤ) | آئی ایس او 294-4 | 0.1 - 0.2 % |
پروسیسنگ کی معلومات
مندرجہ ذیل اقدار سفارشات ہیں۔ ہم ڈیسیکینٹ / خشک ایئر ڈرائر (نمی کا مواد 0.1 ٪ سے کم) کی سفارش کرتے ہیں۔
فائبر ٹوٹ پھوٹ کو کم سے کم کرنے اور زیادہ سے زیادہ کارکردگی کو یقینی بنانے کے لئے ، ایک کم - کمپریشن ، عمومی - مقصد سکرو کی بہت سفارش کی جاتی ہے۔

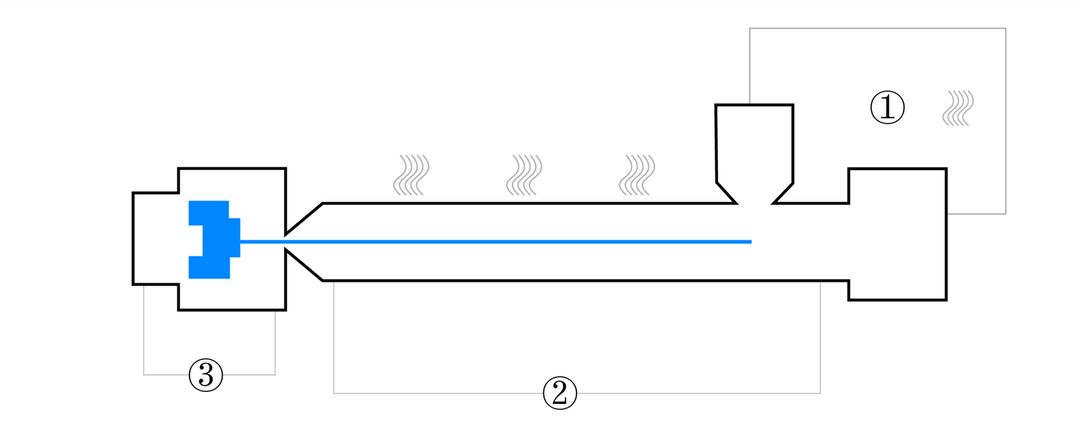

| پیرامیٹر | سفارش |
|---|---|
| خشک درجہ حرارت | 80 - 100 ڈگری |
| خشک کرنے کا وقت | 4 - 6 گھنٹے |
| پگھل درجہ حرارت (نوزل ③) | 260 - 290 ڈگری |
| سڑنا کا درجہ حرارت (زون ②) | 80 - 110 ڈگری |
| پیچھے کا دباؤ | کم (فائبر کو پہنچنے والے نقصان کو کم سے کم کرنے کے لئے) |
ڈاؤن لوڈ، اتارنا ٹیگ: PA6 LGF60 دھات - تبدیلی گریڈ PA6 GF60 ، چین ، مینوفیکچررز ، سپلائرز ، فیکٹری ، خرید ، اپنی مرضی کے مطابق
